Caratteristiche tecniche principali

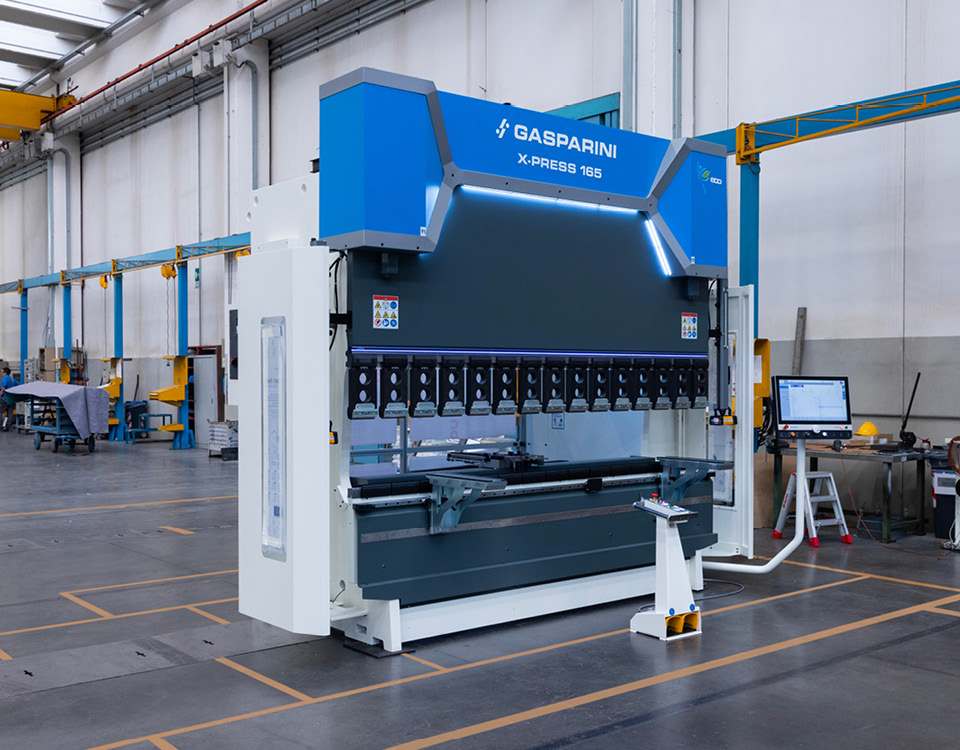

La pressa piegatrice di NV Allestimenti è caratterizzata dal Design SuperCustom ed è stata progettata con una luce banco-traversa di 700 mm e corsa dell’asse Y di 300 mm.
Il cliente ha optato per l’integrazione del sistema di Bombatura Adattiva Gasparini e del sistema di compensazione delle deformazioni E-Reflex. Questa combinazione permette alla macchina di raggiungere standard qualitativi eccellenti. L’uso di queste tecnologie consente di ottenere una precisione superiore e una ripetibilità costante nei pezzi piegati.
Registro posteriore
Il registro posteriore è a 5 assi (X-R-Z1-Z2-X6) controllati da CNC.
Il sistema di riferimenti posteriori Backgauge è costituito da una struttura monoblocco, mobile su guide lineari a ricircolo di sfere, con trasmissione a pignone e cremagliera temprati e rettificati.
Supporti lamiera retrattili
Sono stati aggiunti due supporti lamiera retrattili nel registro posteriore, dotati di profili in polietilene, in grado di sostenere anche le lamiere più sottili senza graffiare le superfici.
Bloccaggio superiore
Il sistema di bloccaggio superiore è di tipo pneumatico Gasparini AirSlide, di altezza 300 mm per utensili di tipo europeo.
Un innovativo sistema di distribuzione dell’aria compressa permette di spostarli per tutta la lunghezza della traversa in qualsiasi posizione, senza tubi di collegamento e senza attrezzi. Possono essere tolti o aggiunti in qualsiasi combinazione, senza perdite di aria. Inoltre sono autoallineanti: i punzoni vengono sollevati e portati in appoggio.
Bloccaggio inferiore
Il sistema di bloccaggio inferiore è di tipo manuale.
Questa piegatrice dispone di una serie di sistemi e accessori in grado di semplificare e migliorare il processo di piegatura, fornendo comfort, semplicità di utilizzo e precisione:
- Pacchetto di risparmio energetico ECO
- 2 supporti frontali scorrevoli
- Sistema di sicurezza laser DSP-AP
- 1 pedaliera wireless scorrevole
- Predisposizione per assistenza remota Tele-Link
- Illuminazione a LED dell’area di lavoro
- Pacchetto Industria 4.0
- Drive bar per posizionamento utensili
CNC e Software
Il CNC è il Delem DA-69S:
- Schermo touch 24” ad alta risoluzione (16:9)
- importazione DXF
- importazione STEP e IGES (via offline)
- visualizzazione 3D
- programmazione 3D e 2D
- visualizzazione 3D di un programma offline
- Software offline incluso: Delem Profile-S 3D
