L'esigenza del cliente
Il cliente necessitava di una pressa piegatrice capace di eseguire una doppia schiacciata durante la sequenza di piega, senza dover riconfigurare la macchina tra un’operazione e l’altra. L’obiettivo era ridurre i tempi di attrezzaggio e ottimizzare il flusso produttivo, mantenendo elevata precisione e sicurezza per l’operatore.
La soluzione Gasparini

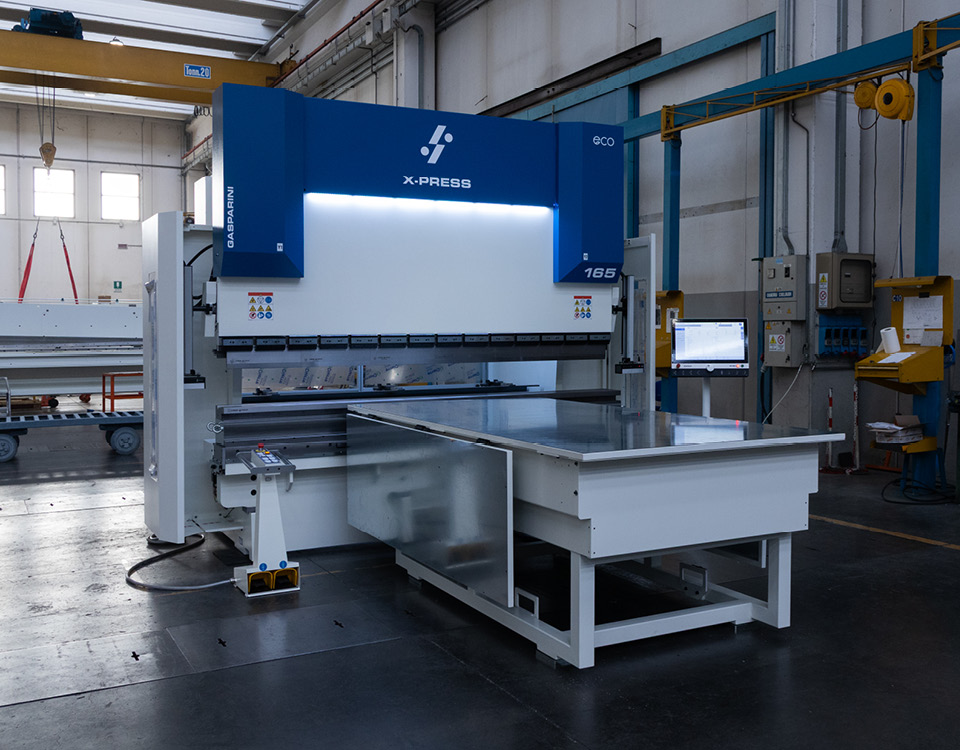

Per soddisfare questa esigenza, Gasparini ha progettato una pressa piegatrice XP165/3000, equipaggiata con un sistema di cambio utensili automatizzato e una matrice multicava a posizionamento automatico, permettendo di eseguire l’intero ciclo di piegatura e schiacciatura con un unico set-up.
Caratteristiche chiave della macchina
✔ Cambio automatizzato per una doppia lavorazione senza interruzioni
-
Utensile superiore a due posizioni con cambio automatizzato → Permette di alternare rapidamente tra le due operazioni senza necessità di intervento manuale.
-
Matrice multicava a posizionamento automatico con funzione piega-schiaccia → Adatta dinamicamente la configurazione per eseguire entrambe le lavorazioni in modo preciso ed efficiente.
✔ Sicurezza e versatilità operativa
-
Fotocellula di sicurezza adattiva → Si adatta automaticamente alle due posizioni del punzone, garantendo protezione continua senza interferire con la produttività.
✔ Massima ergonomia e praticità per l’operatore
-
Tavolo frontale personalizzato → Studiato per facilitare il posizionamento dei pezzi, riducendo l’affaticamento dell’operatore.
-
Sistema di aggancio rapido → Per una configurazione veloce e sicura.
-
Movimento pneumatico ed estensioni laterali → Permettono una gestione più agevole dei pezzi anche di grandi dimensioni.
Sistemi di bloccaggio
- Bloccaggio superiore manuale con attacco speciale
- Sistema di rotazione del punzone con sistema di sicurezza a barriera
- Bloccaggio inferiore manuale con attacco speciale
- Sistema di movimentazione per matrici (5 posizioni di matrice) con banco regolabile a cunei
Dettagli del banco frontale personalizzato
- Supporto frontale a 2 posizioni con attivazione pneumatica
- Piano aperto di dimensioni 3000×3000 mm
- Piano chiuso (piegabile manualmente) a 2500×3000 mm
Altri sistemi e accessori
- Sistema di sicurezza laser IRIS con PLC
- Supporto per sistema di sicurezza IRIS laser con posizionamento verticale e orizzontale a 2 posizioni
- CNC Delem DA-66S
- Software offline Delem Profile Lite SL 2D
- Assi X-R con riferimenti longitudinali
Risultati ottenuti
Grazie a questa configurazione avanzata, il cliente ha ottenuto:
✅ Un ciclo di piegatura più rapido e continuo, senza interruzioni per il cambio utensili.
✅ Riduzione dei tempi di set-up, migliorando la produttività complessiva.
✅ Maggiore sicurezza per l’operatore, con un sistema di fotocellule adattivo.
✅ Un processo più ergonomico e fluido, grazie al tavolo frontale personalizzato.
Con Gasparini, ogni dettaglio è studiato per garantire il massimo dell’efficienza e della sicurezza.
