Bombatura Adattiva Gasparini
Sistema di compensazione delle deformazioni E-Reflex
Il sistema E-Reflex compensa automaticamente le flessioni delle spalle della pressa piegatrice durante la lavorazione. Grazie a una rete avanzata di sensori, E-Reflex monitora e misura in modo continuo le deformazioni strutturali, confrontando i dati raccolti con la posizione della traversa e la pressione dell’olio idraulico. Questo approccio permette di calcolare con precisione la posizione effettiva del punzone in tempo reale, assicurando così un angolo costante di piega, indipendentemente dalle caratteristiche della lamiera, come lunghezza, spessore o variazioni del materiale.
Pulpito mobile con doppio monitor
Il cliente ha scelto un pulpito mobile con doppio monitor, progettato per ottimizzare la produttività.
Il primo schermo è dedicato al CNC Delem DA-69S, dotato di software Delem Profile-S 3D, che consente una programmazione avanzata sia in 2D che in 3D, con funzioni di calcolo automatico della sequenza di piega e rilevamento delle collisioni. Questa configurazione, con stazioni utensili multiple, offre feedback accurati sulla fattibilità e gestione del prodotto.
Il secondo monitor (touch) svolge una funzione di supporto e può essere connesso ai dispositivi aziendali per monitorare e gestire la produzione in tempo reale.
Registro posteriore
Il registro posteriore è configurato con 6 assi (X-R-Z1-Z2-X5-X6) gestiti dal CNC, con un riferimento aggiuntivo per una maggiore precisione.
I riferimenti posteriori includono un sistema di sicurezza anticollisione integrato, che interviene in caso di urti violenti: se il riferimento viene colpito con forza, il dispositivo lo sgancia per prevenire danni o perdite di posizione. In questi casi, l’operatore può ripristinare rapidamente i riferimenti alla loro posizione originale.
Sistema di bloccaggio
Il sistema di bloccaggio superiore è il Gasparini AirSlide pneumatico, pensato per utensili di tipo europeo e con un’altezza di 110 mm. Grazie alla distribuzione interna dell’aria compressa, i componenti possono essere posizionati lungo tutta la traversa senza necessità di tubi o strumenti esterni. L’aggiunta o la rimozione dei componenti è semplice e non compromette il sistema, prevenendo perdite d’aria.
Un ulteriore vantaggio del sistema AirSlide è l’autoallineamento: i punzoni si sollevano e si posizionano automaticamente in modo preciso.
Anche il bloccaggio inferiore è pneumatico, assicurando un setup rapido e intuitivo.
Pedaliere
La macchina è dotata di una pedaliera standard e una pedaliera aggiuntiva.
Supporti frontali e accompagnatore
Questa pressa piegatrice è stata configurata con due supporti frontali scorrevoli e un supporto aggiuntivo, per ottimizzare la gestione del materiale durante il processo di piegatura.
Il braccio scorrevole frontale è montato su una guida lineare con altezza regolabile e dispone di un cassetto porta-attrezzi, offrendo praticità e accesso diretto agli strumenti. Facile da sganciare e leggero da movimentare, il piano di appoggio misura 600 x 140 mm ed è rivestito in polietilene antigraffio, supportando fino a 500 kg per una resistenza ottimale anche in applicazioni gravose.
In aggiunta, è stato installato un accompagnatore lamiera controllato dal CNC, che supporta e guida la lamiera durante la piegatura, riducendo lo sforzo e migliorando l’accuratezza lungo la linea di piega.
Altri sistemi e accessori

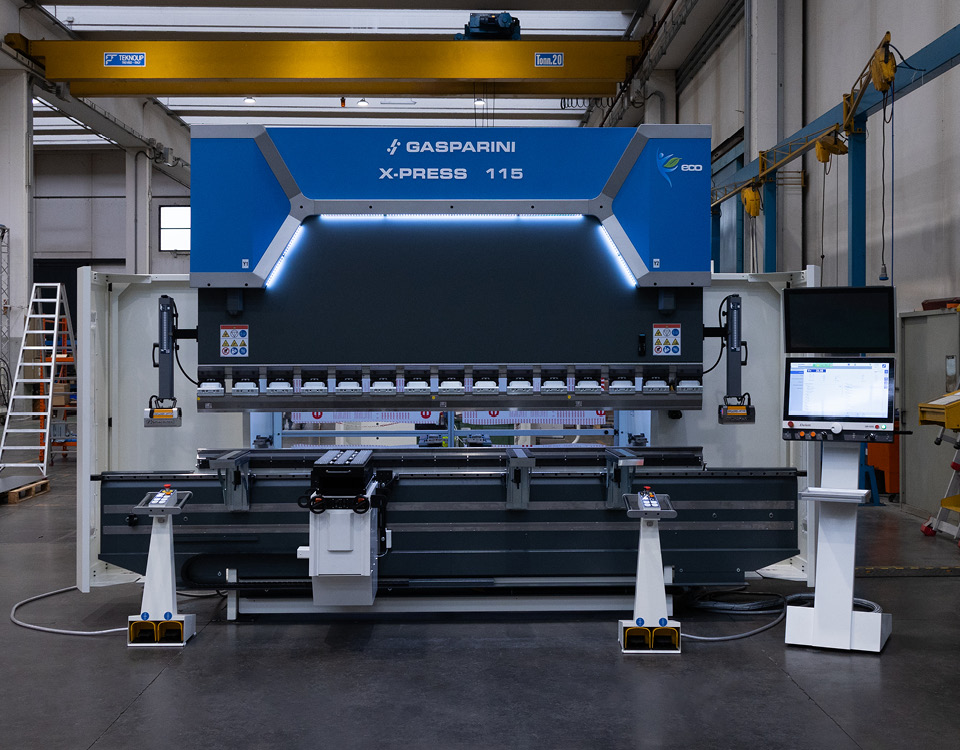

La piegatrice 115/3000 di Rizzato, dispone anche di altri sistemi e accessori:
- Pacchetto di risparmio energetico ECO
- Lettore codici a barre
- Predisposizione per assistenza remota Tele-Link
- Illuminazione a LED dell’area di lavoro
