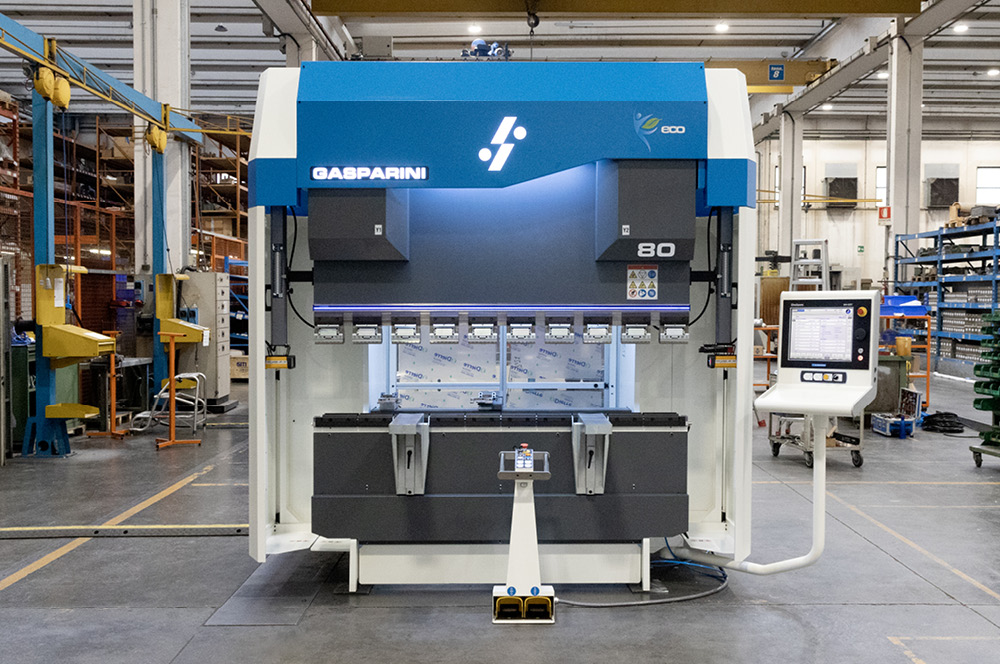

Le caratteristiche tecniche principali della pressa piegatrice
Il registro posteriore è a 5 assi (X-R-Z1-Z2-X6) controllati da CNC, che oltre ai due assi standard presenta anche gli assi Z1 e Z2. Si caratterizza per l’aggiunta di una battuta su un riferimento del registro posteriore per una profondità di appoggio maggiorata durante il processo di piega.
Il sistema di sicurezza installato è di tipo Laser DSP-AP con abbassamento del punto di cambio velocità e riduzione del tempo ciclo.
Per dotare di maggiore precisione la macchina, il cliente ha scelto di equipaggiarla con il sistema Laser Line per piega senza riferimenti. Laserline proietta infatti un raggio laser sul foglio di lamiera, in corrispondenza della linea di piega e permette di verificare che essa sia nella posizione corretta per la lavorazione. Può essere applicato in un secondo momento anche in presse piegatrici già installate, a seconda della versione del CNC utilizzato.
La scelta del sistema di bloccaggio
Per quanto riguarda la scelta degli intermedi, il cliente ha deciso di utilizzare il bloccaggio rapido a leva autoallineante Toolever di altezza 100 mm. Grazie all’azionamento a leva senza utensili, tale sistema permette un netto risparmio di tempo rispetto ai bloccaggi a vite tradizionali.
L’altezza di 100 mm, uguale a quella degli intermedi manuali a vite, non richiede di riprogrammare il CNC e il cuneo di centinatura è a regolazione frontale. In questo modo consente di allineare gli intermedi l’uno adiacente all’altro.
Il bloccaggio inferiore è di tipo pneumatico.
Le personalizzazioni della pressa richieste dal cliente
Questa piegatrice è dotata del sistema di compensazione delle deformazioni E-Reflex, il quale controlla le flessioni della struttura grazie ad una rete di sensori posti all’interno della macchina e nell’impianto idraulico. L’errore viene misurato e comparato con la posizione della traversa e la pressione dell’olio. In questo modo è possibile calcolare la quota reale alla quale si trova il punzone, a prescindere dalle deformazioni.
Inoltre questa pressa piegatrice è stata progettata con il sistema di risparmio energetico ECO, grazie al quale è possibile diminuire notevolmente gli sprechi di energia, migliorandone così la produttività. Il cliente ha scelto di equipaggiarla con 2 supporti frontali e una pedaliera standard.
